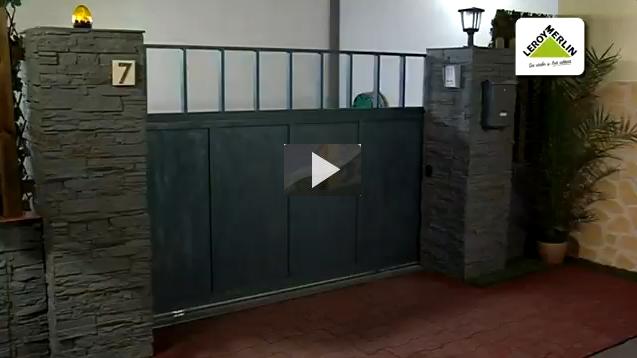

En este tutorial te vamos a explicar cómo instalar un motor de puerta de garaje fácilmente siguiendo una serie de pasos, también te explicaremos las herramientas y los materiales necesarios.

HERRAMIENTAS

• Llave fija
• Taladro
• Nivel
• Destornillador plano pequeño

MATERIALES

• Motor
• Receptor enchufable
• 2 emisores cuatricanales
• Juego de fotocélulas
• Lámpara de señalización
• 2 topes de nylon
• 4 metros de cremllera
• Cable eléctrico 2 x 1,5 mm2
• Cable eléctrico 3 x 1,5 mm2
• 2 Cables eléctricos 2 x 0,75 mm2
• Tornilleria
• Tacos
• Brocas

PASOS A SEGUIR

1. Contar con preinstalación eléctrica
2. Colocar los cables en la instalación eléctrica
3. Colocar la base del motor a una distancia de entre 4 y 5 metros de la puerta
4. Fijar la base metálica al suelo
5. Introducir los cables por el agujero inferior de la base metálica y por la base del motor
6. Desbloquear el motor insertando la llave
7. Cerrar la puerta
8. Colocar la cremallera en la puerta dejando una distancia de 2 mm entre ella y el piñón y comprobando con el nivel su rectitud.
9. Comprobar que la puerta cierra y abre correctamente
10. Comprobar que el muelle final de carrera no toca con la cremallera
11. Anclar el motor
12. Colocar los topes de final de carrera en ambos extremos de la puerta
13. Atornillar los topes de nylon a la cremallera
14. Bloquear el motor
15. Desconectar la corriente eléctrica
16. Enchufar el conector en el cuadro de maniobras
17. Instalar las fotocélulas alineándolas perfectamente una enfrente de otra
18. Conectar las fotocélulas al cuadro eléctrico con uno de los dos cables de 2 x 0,75 mm
19. Instalas la lámpara de iluminación utilizando el cable de 2 x 1,5 mm
20. Programar los emisores pulsando el receptor
